Advanced Membrane Technology

효율적이고 경제적인 암모니아 제거 기술

PTFE-TMCS
멤브레인 컨택터

PTFE 재질 멤브레인의 우수한 내화학성과
TMCS 막간 흡수 기술로 암모니아 제거 효율을 극대화합니다

Scroll

기술소개

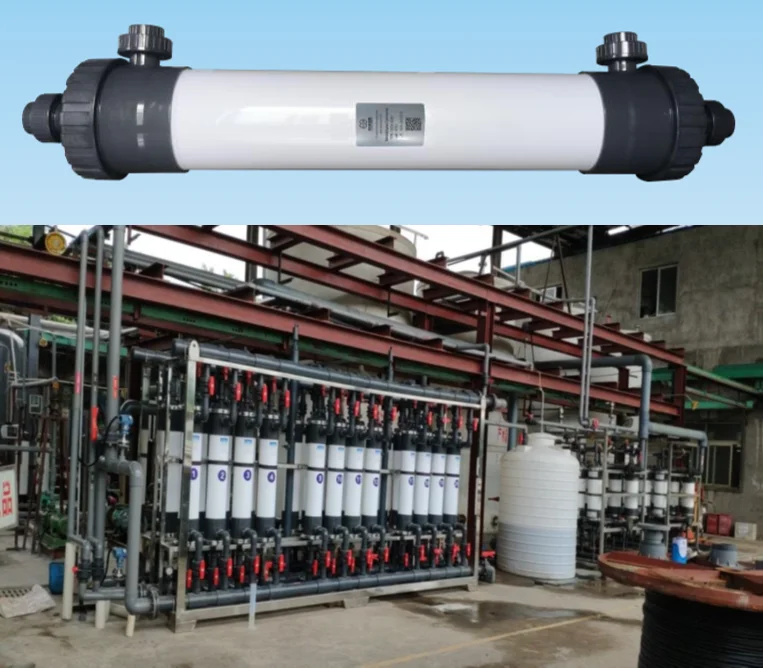

PTFE-TMCS 멤브레인 컨택터

효율적이고 경제적인 암모니아

제거가 가능한 PTFE-TMCS

- PTFE 재질 멤브레인으로의 산·알칼리·유기물 등에 대한 높은 내성으로 기존 기술 대비 막 수명 향상
- PP 재질 대비 고온에서 더 높은 성능 제공
- 막간 흡수(TMCS) 기술 적용을 통한 기존 기술 대비 암모니아 제거 효율 향상
- 암모니아 외 탈기시스템에도 적용 가능
- 운전 및 조작 편의성 증대, 저압 운전으로 에너지 효율 향상
- 기존 기술대비 컴팩트한 사이즈로 구성 가능

적용분야

PTFE-TMCS 멤브레인 컨택터의 다양한 적용 영역

산업폐수 처리 폐수 중 암모니아성 질소(NH₃-N) 제거

비료·화학 산업 비료 제조 공정 중 발생하는 암모니아 회수

축산폐수 고농도 암모니아 함유 축산 폐수 처리

반도체·디스플레이 초순수 제조 공정 탈기 시스템

침출수 처리 매립지 침출수 내 암모니아 제거

자원 회수 암모니아를 황산암모늄 등 유가자원으로 회수

특징

PTFE 재질의 막으로 내구성 향상

- PTFE는 초소수성 특성으로 인해 탈기 멤브레인을 생산하는데 탁월한 소재

- 내식성, 내산성, 내알칼리성, 내열성, 소수성, 불용성, 비가용성 면에서 PP 재질보다 유리

- 탈기 또는 막간 흡수(Transmembrane Chemisorption) 용도로 폭넓은 적용이 가능

모 제약업체(높은 유기물, 높은 용매성분)

PP 재질의 멤브레인 수명 : 6개월

PTFE 재질의 멤브레인 수명 : 2년 이상 정상 가동

99%의 암모니아성 질소 제거 가능

- PTFE-TMCS 시스템을 적용하여 암모니아 제거 시
- 1단 구성에 약 80%의 암모니아를 제거 가능함

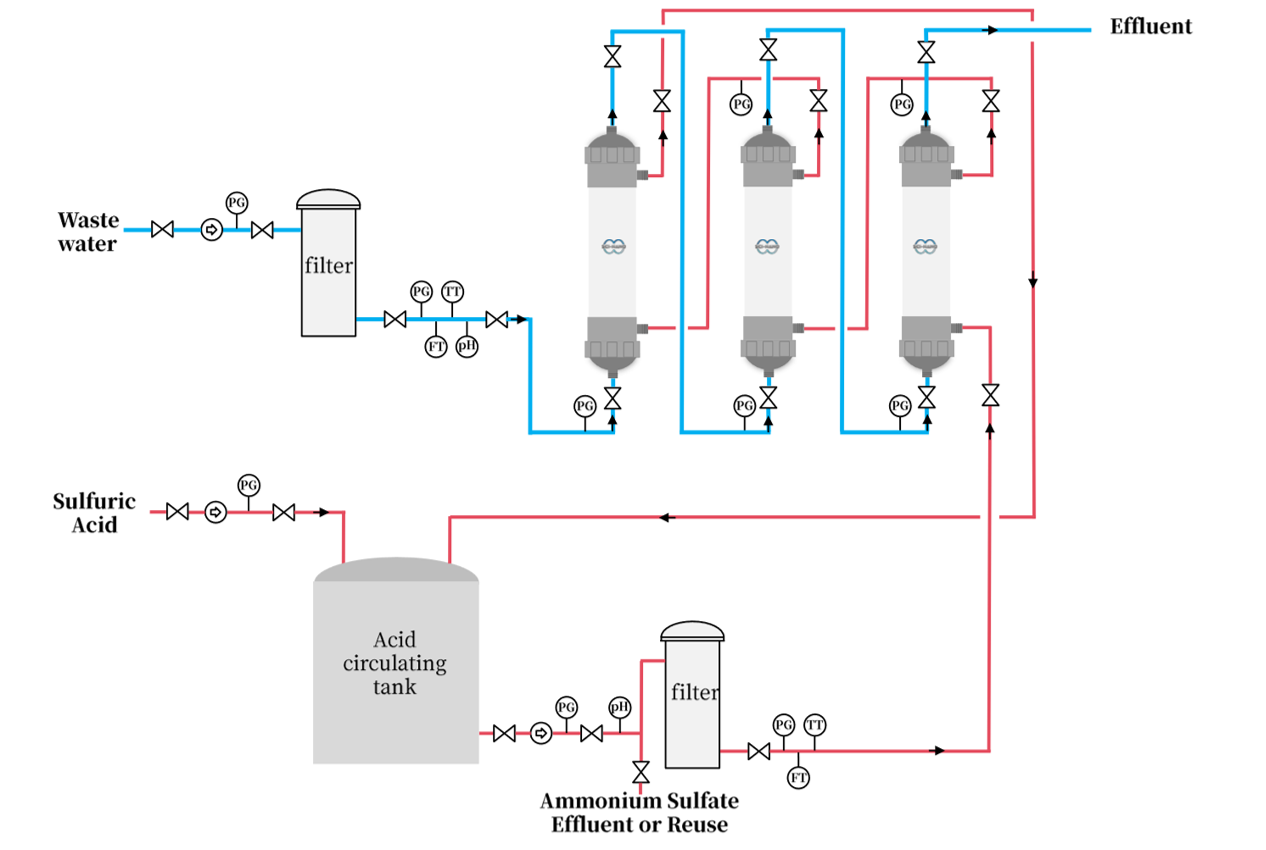

- 2단 직렬 구성시 96%, 3단 직렬 구성시 99%의 암모니아성 질소 제거가 가능

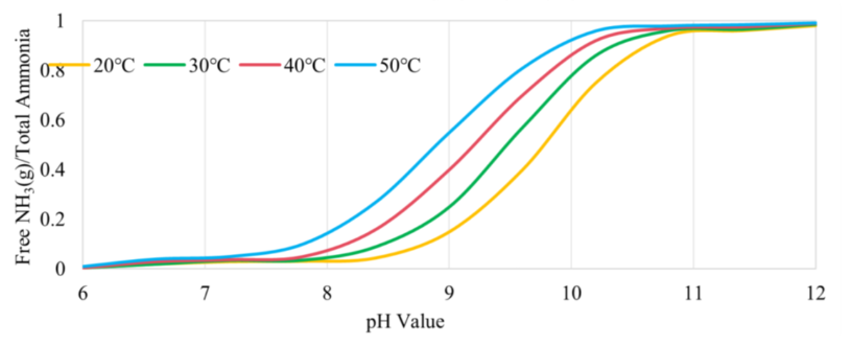

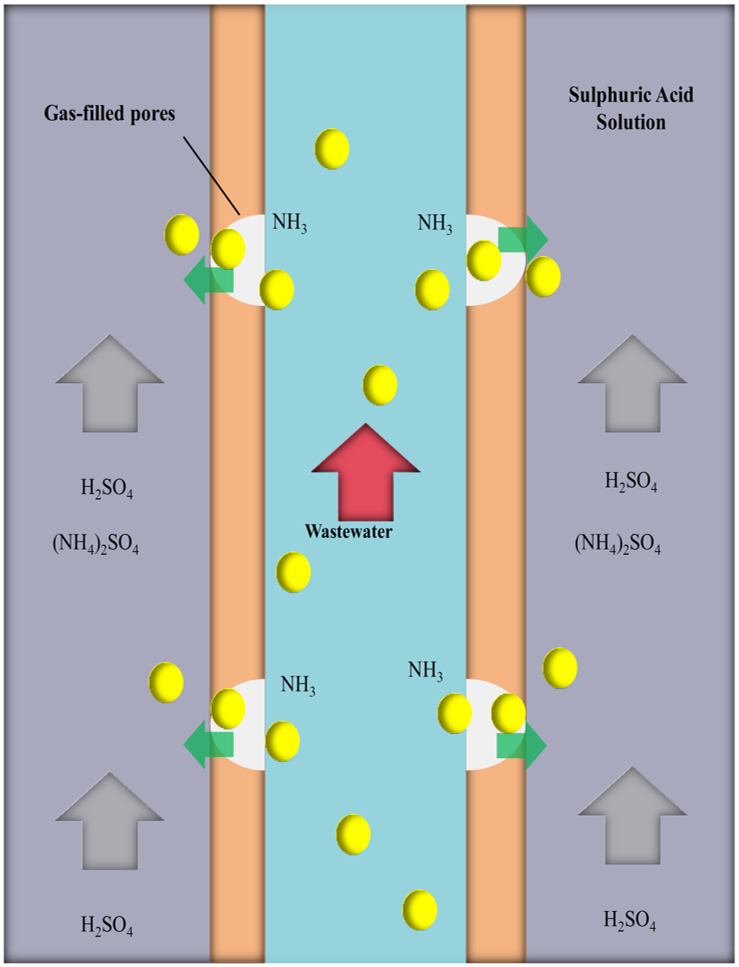

pH와 온도에 따른 물 속 자유 암모니아[NH₃(g)]의 이온화 평형

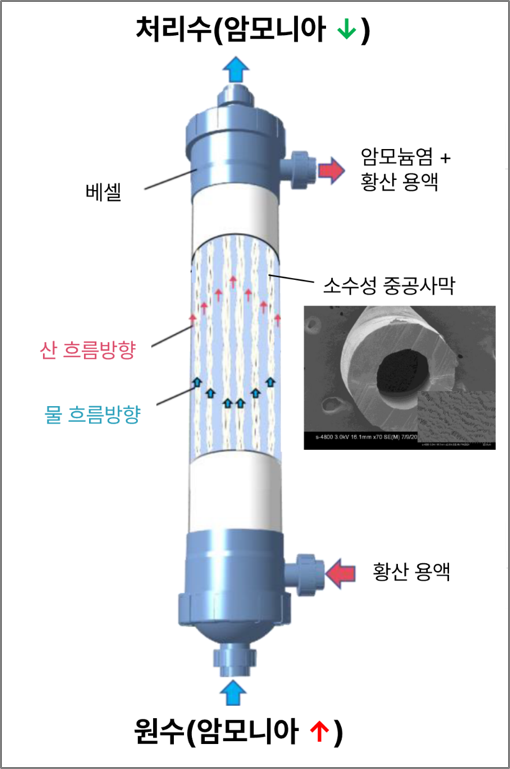

■ 폐수의 pH를 알칼리성으로 조절
■ pH 11이상이 되면 암모늄이온(NH₄⁺)이 자유 암모니아(NH₃)로 해리
■ NH₃가 PTFE막 미세공을 통해 흡수액(H₂SO₄)으로 이동 후 중화반응 (2NH₃ + H₂SO₄ -> (NH₄)₂SO₄)
■ 최종적으로 자유 암모니아(NH₃)가 제거됨에 따라 흡수액 측 NH₃ 농도가 낮아짐
■ 농도차가 유지되면서 NH₃가 계속 막을 통과하며 지속 제거됨

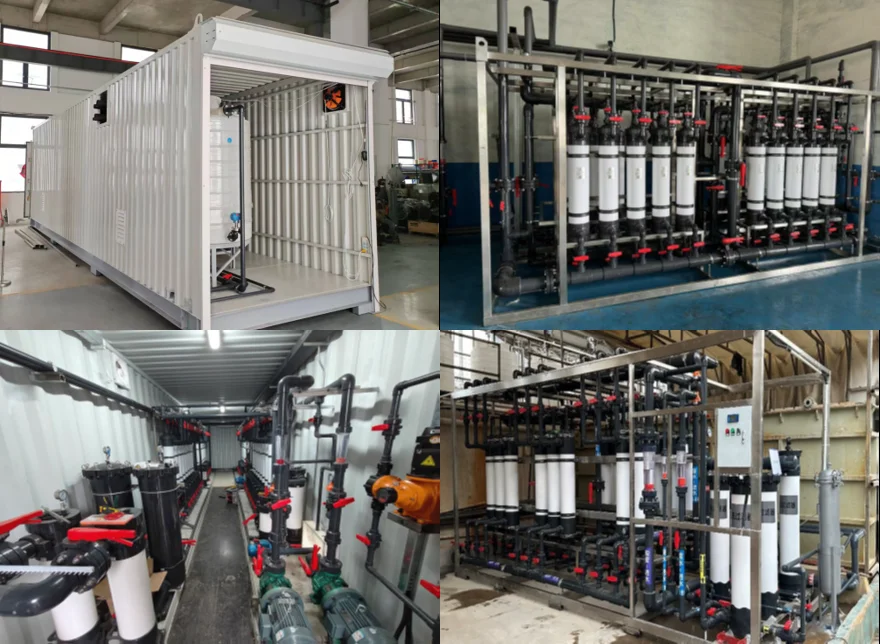

모듈형 설계로 빠른 설치·이동

컨테이너형 모듈식 설계로 손쉬운 운송 가능(스키드 마운트형 설계 가능)

플러그 앤 플레이 방식으로 도착 후 간단한 배관 및 전기 연결 후 사용 가능

산업 단지, 도시 하수 처리장 등 다양한 환경에 적응 가능하며, 이동식 처리 시설에도 적합

기존 기술 vs 막분리법 비교

구분	기존 기술	막분리법
기술	암모니아 탈기탑	PTFE-TMCS
암모니아 제거율	90%	99%
소요부지	탈기탑(일반적으로 높이 10m 이상), 대형브로워 등 설치가 필요해 큰 소요부지	컴팩트한 구성 가능
유지관리	펌프, 브로워, 탈기탑 등 유지관리요소 많음	자동운전으로 유지관리 간편
소음	브로워 사용으로 소음 발생	소음 거의 없음
에너지소비량	대형 브로워 사용으로 높은 전력 사용	저압운전으로 낮은 전력 사용
설치 간편성	현장 설치 소요 많음	스키드 마운트형, 컨테이너형 가능한 모듈형 설계

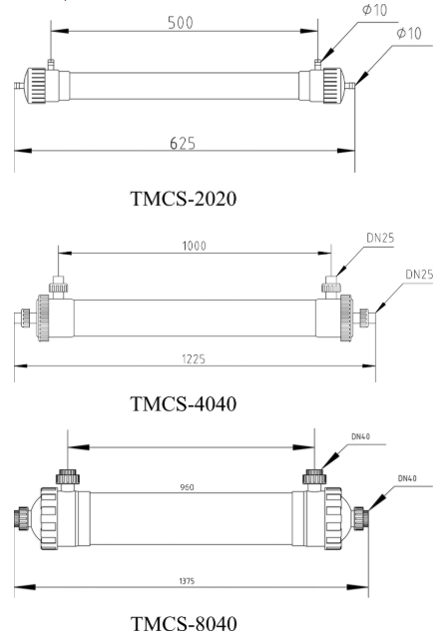

제품별 사양표

항목	PTFE-TMCS-2020	PTFE-TMCS-4040	PTFE-TMCS-8040
멤브레인 재질	PTFE	PTFE	PTFE
유효 멤브레인 면적	1.7 m²	12 m²	65 m²
공칭 기공(노미널 포어)	0.1 µm	0.1 µm	0.1 µm
멤브레인 형태	중공사(Hollow fiber)	중공사(Hollow fiber)	중공사(Hollow fiber)
치수(규격)	Φ50 × 800 mm	Φ90 × 1225 mm	Φ200 × 1375 mm
입출구(배관 규격)	DN10	DN25	DN40
하우징/씰링 재질	UPVC	UPVC	UPVC
포팅/접착 재질	에폭시 수지(Epoxy resin)	에폭시 수지(Epoxy resin)	에폭시 수지(Epoxy resin)
내열 온도	≤ 60℃	≤ 60℃	≤ 60℃
허용 pH 범위	0~14	0~14	0~14
암모니아성 질소 제거율	99.90%	99.90%	99.90%

주요사례

PTFE-TMCS 멤브레인 컨택터 적용 실적

No.	지역	프로젝트 유형 (처리용량)	유입 NH3-N (mg/L)	방류 NH3-N 목표 (mg/L)	처리 공정

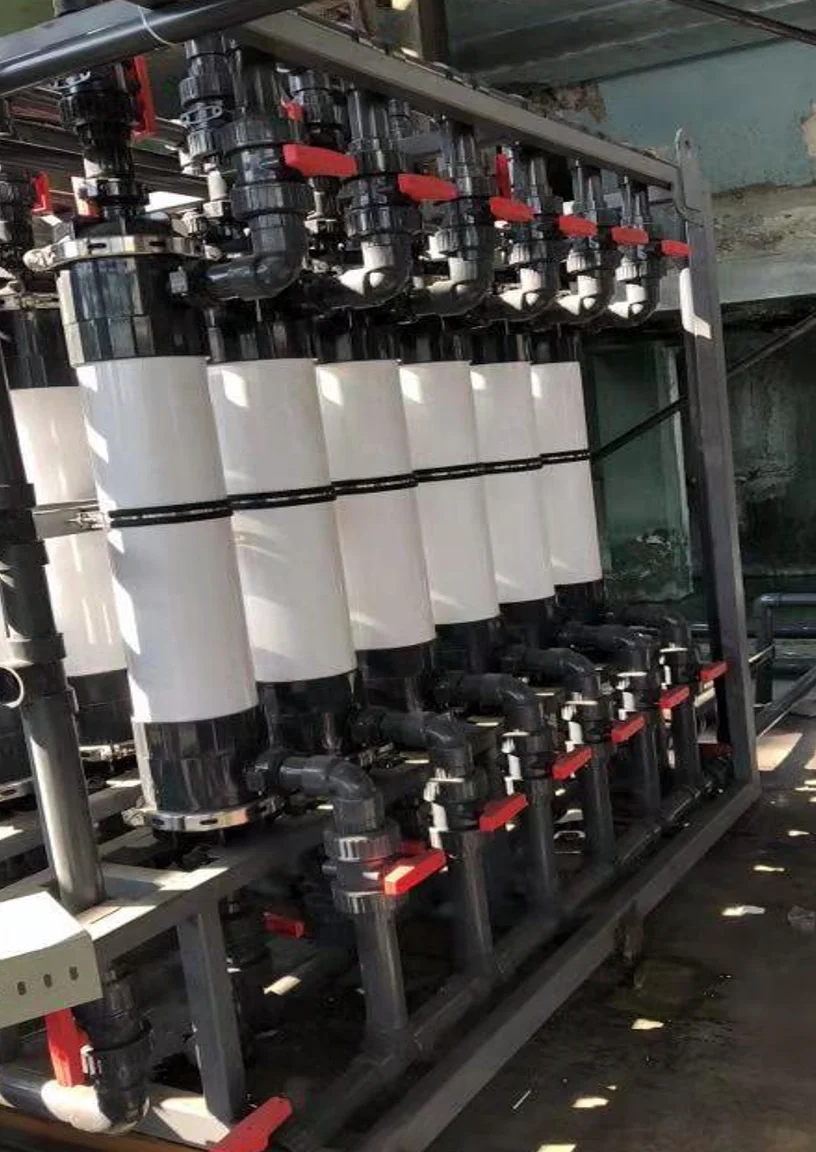

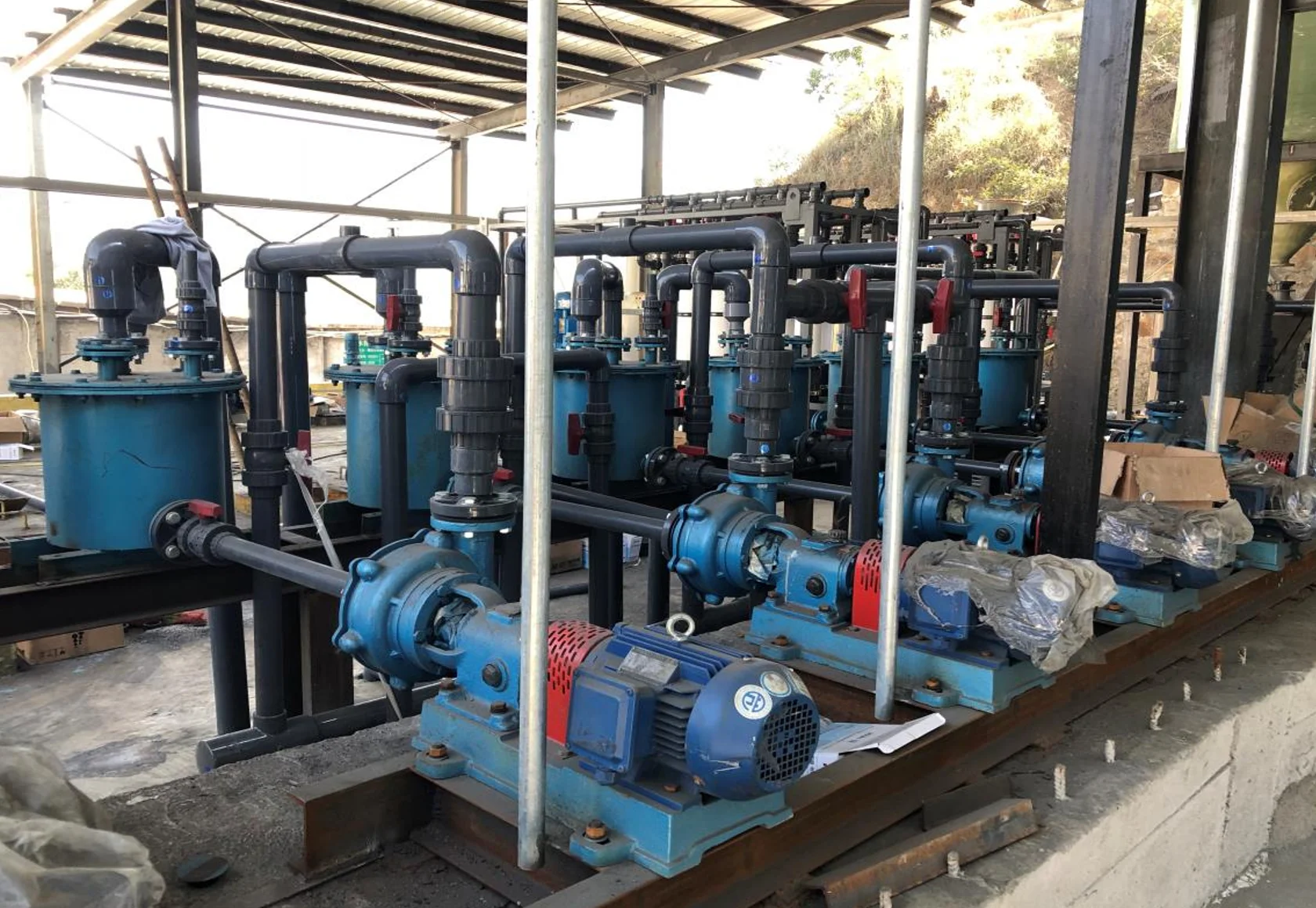

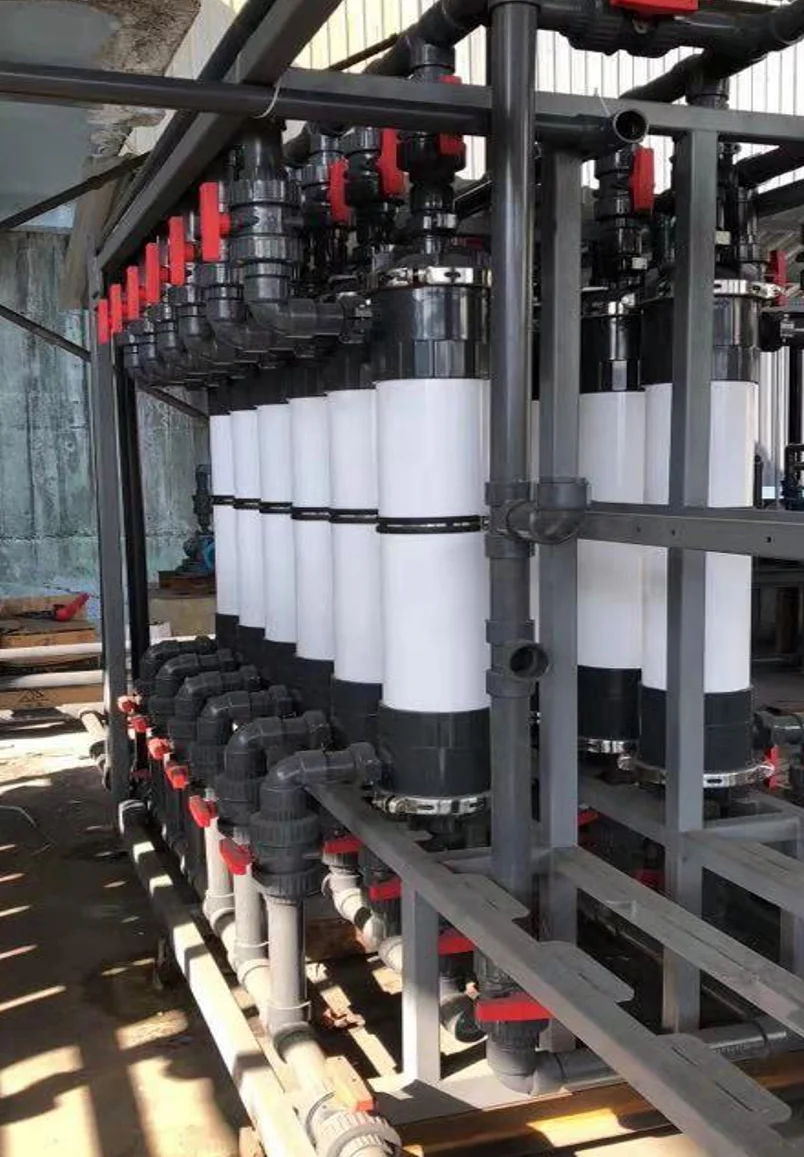

1	쓰촨(Sichuan)	바나듐 광산 산업폐수 (280 ㎥/day)	5,000	<100	전처리 + 탈암모니아 멤브레인 시스템

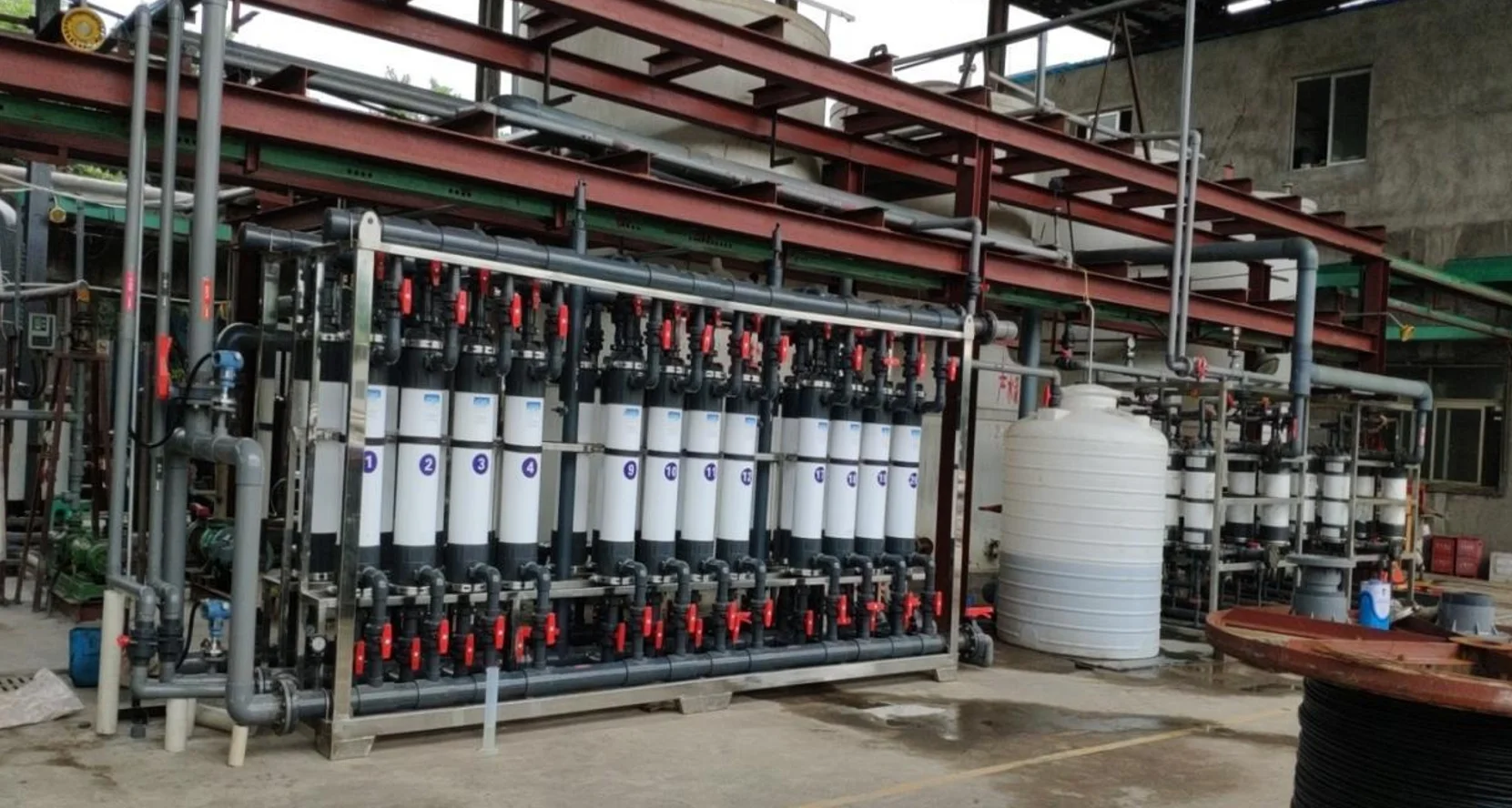

2	충칭(Chongqing)	농약 공장 폐수 (100 ㎥/day)	3,000–5,000	<100	전처리 + 탈암모니아 멤브레인 시스템

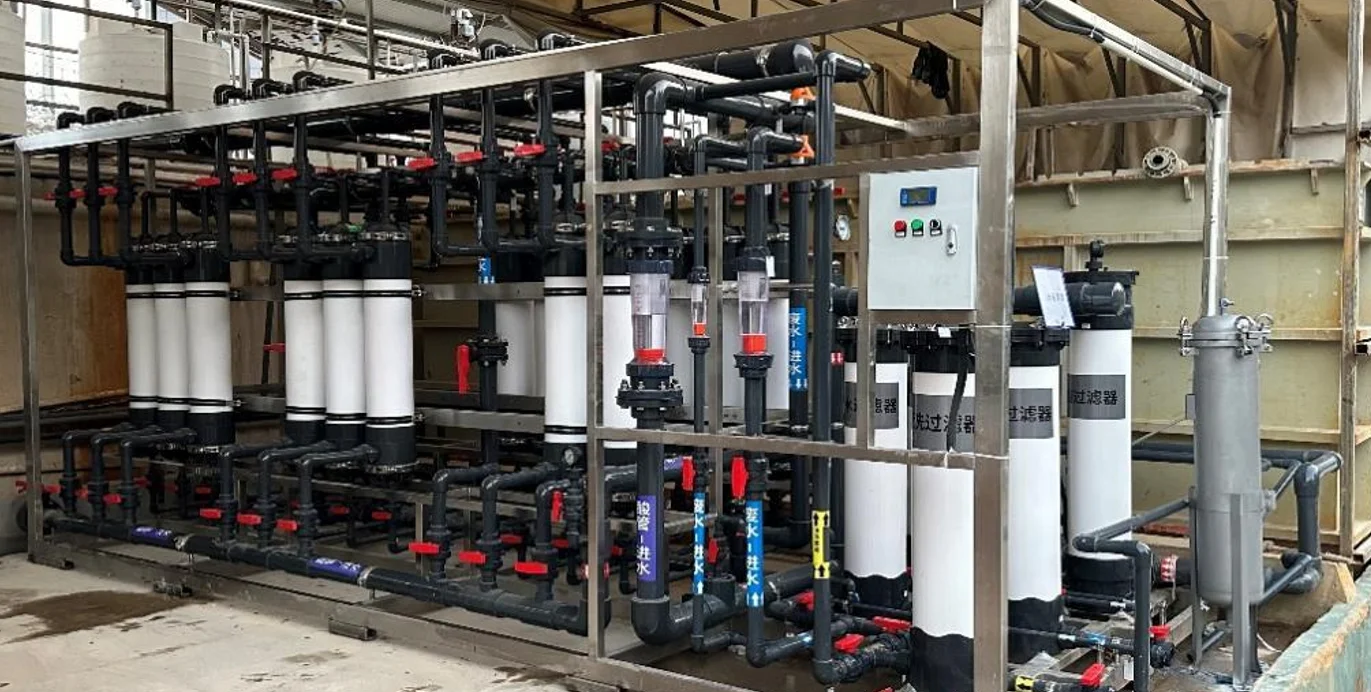

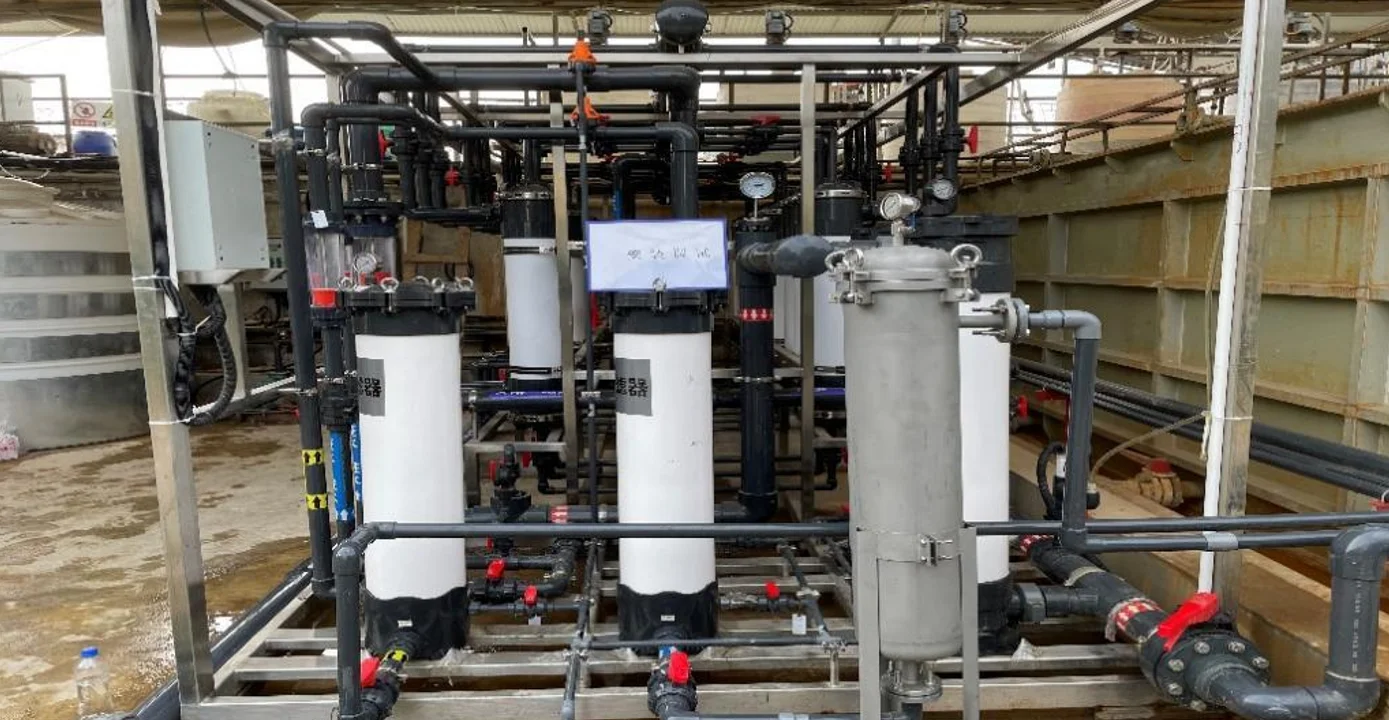

3	쿤산(Kunshan)	반도체 에칭 폐수 (240 ㎥/day)	500–8,000	<100	전처리 + 탈암모니아 멤브레인 시스템

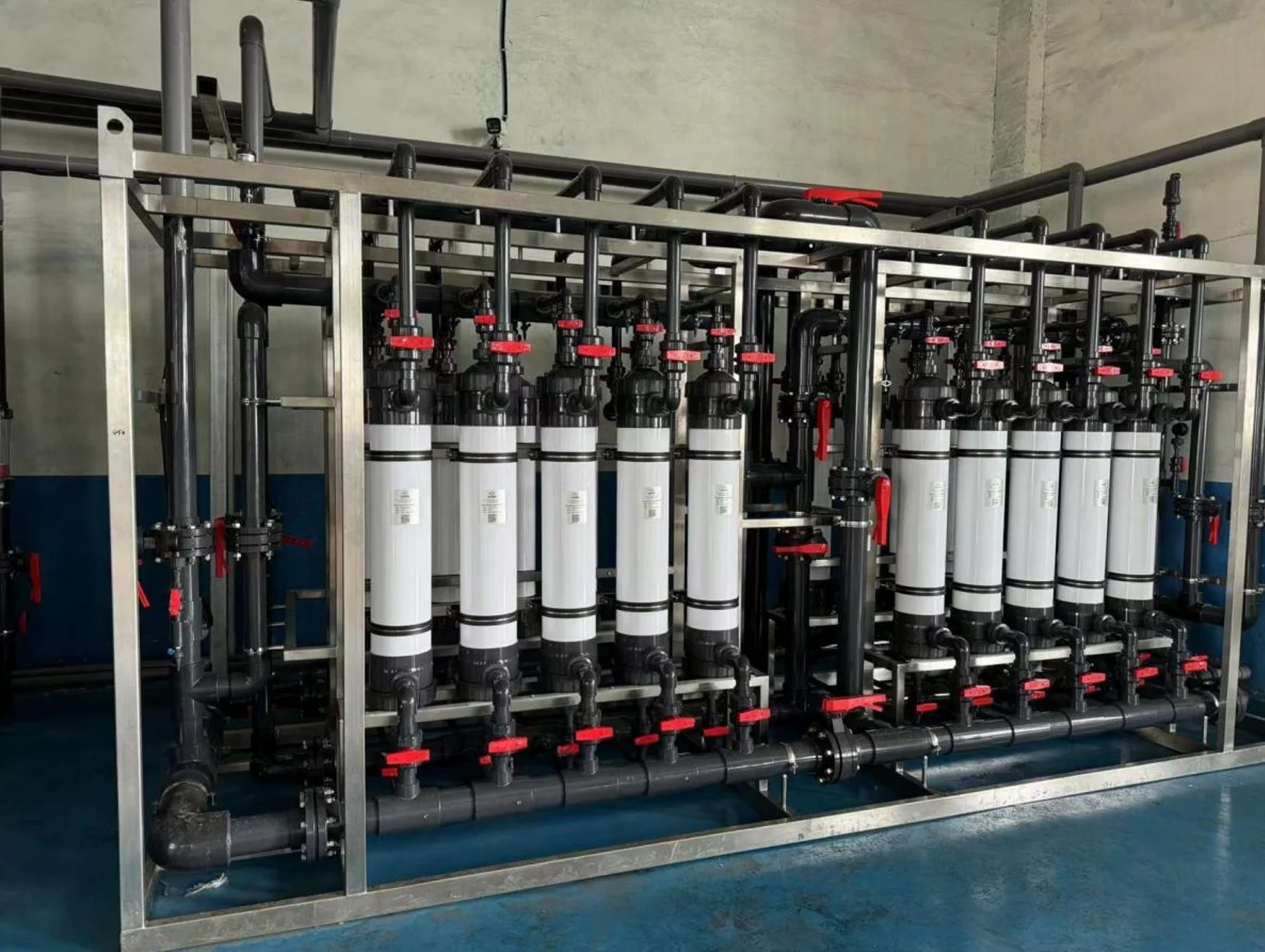

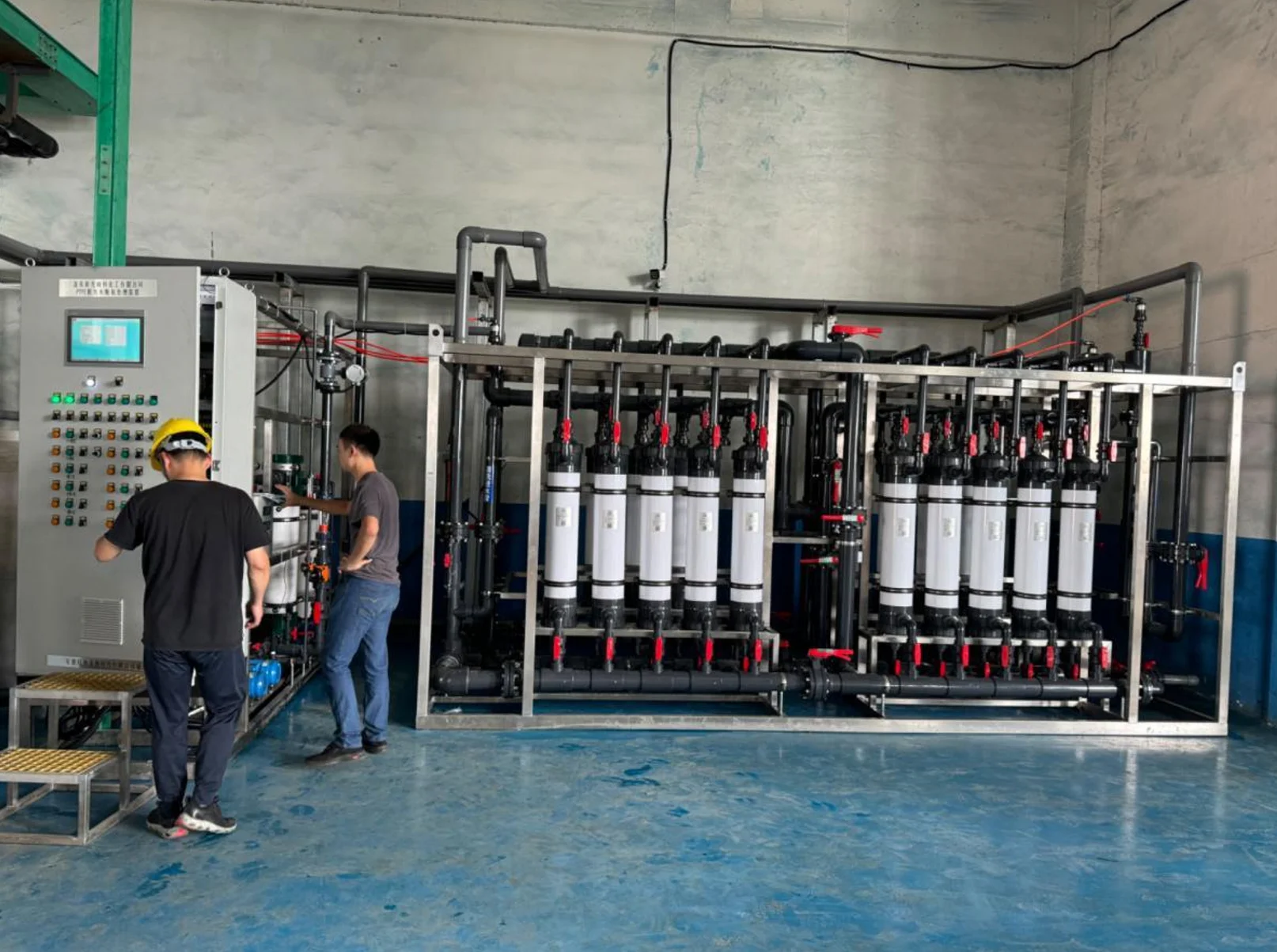

4	산둥(Shandong)	안료 폐수 (200 ㎥/day)	1,680	<45	전처리 + 2단 탈암모니아 멤브레인 시스템

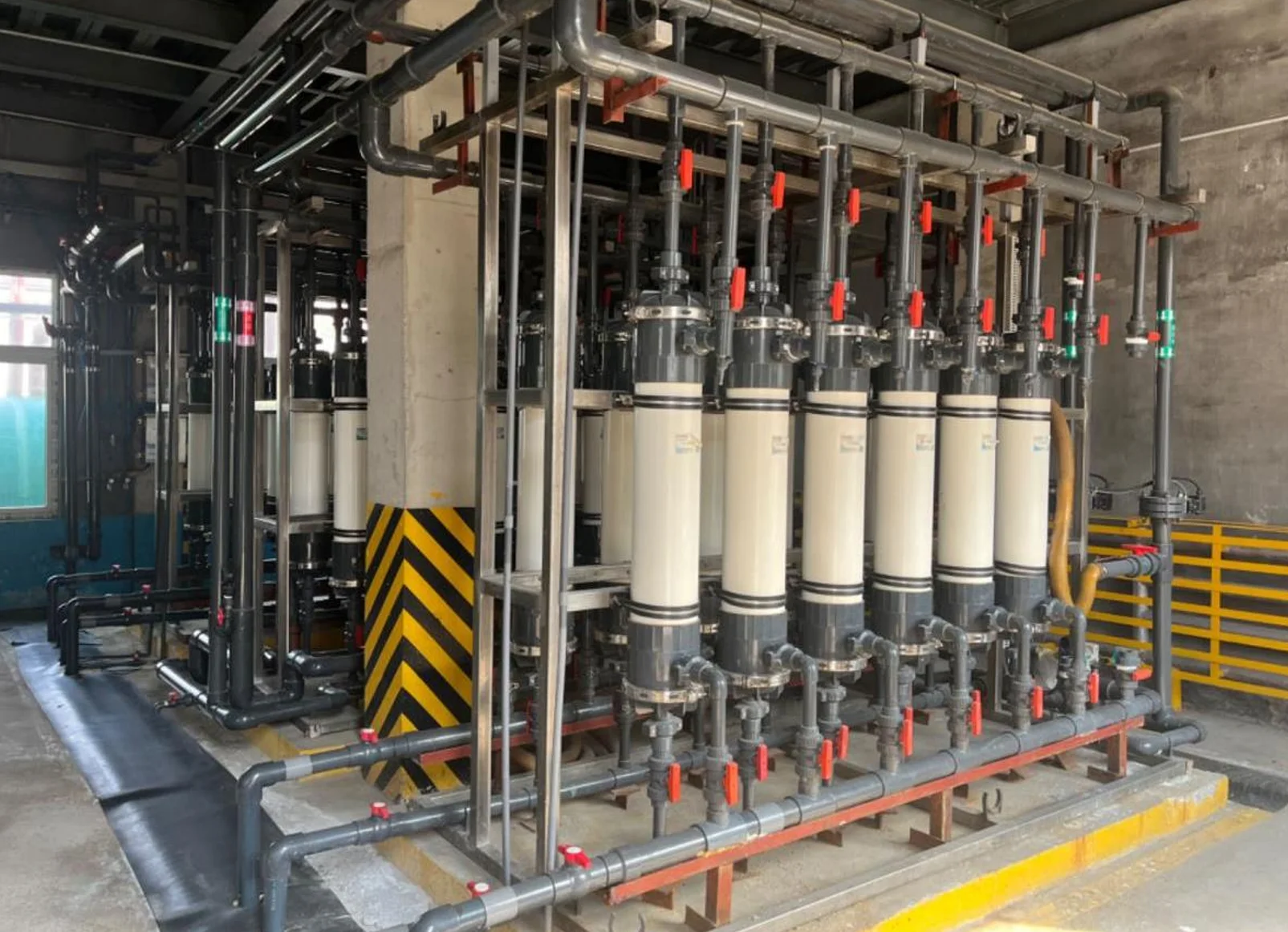

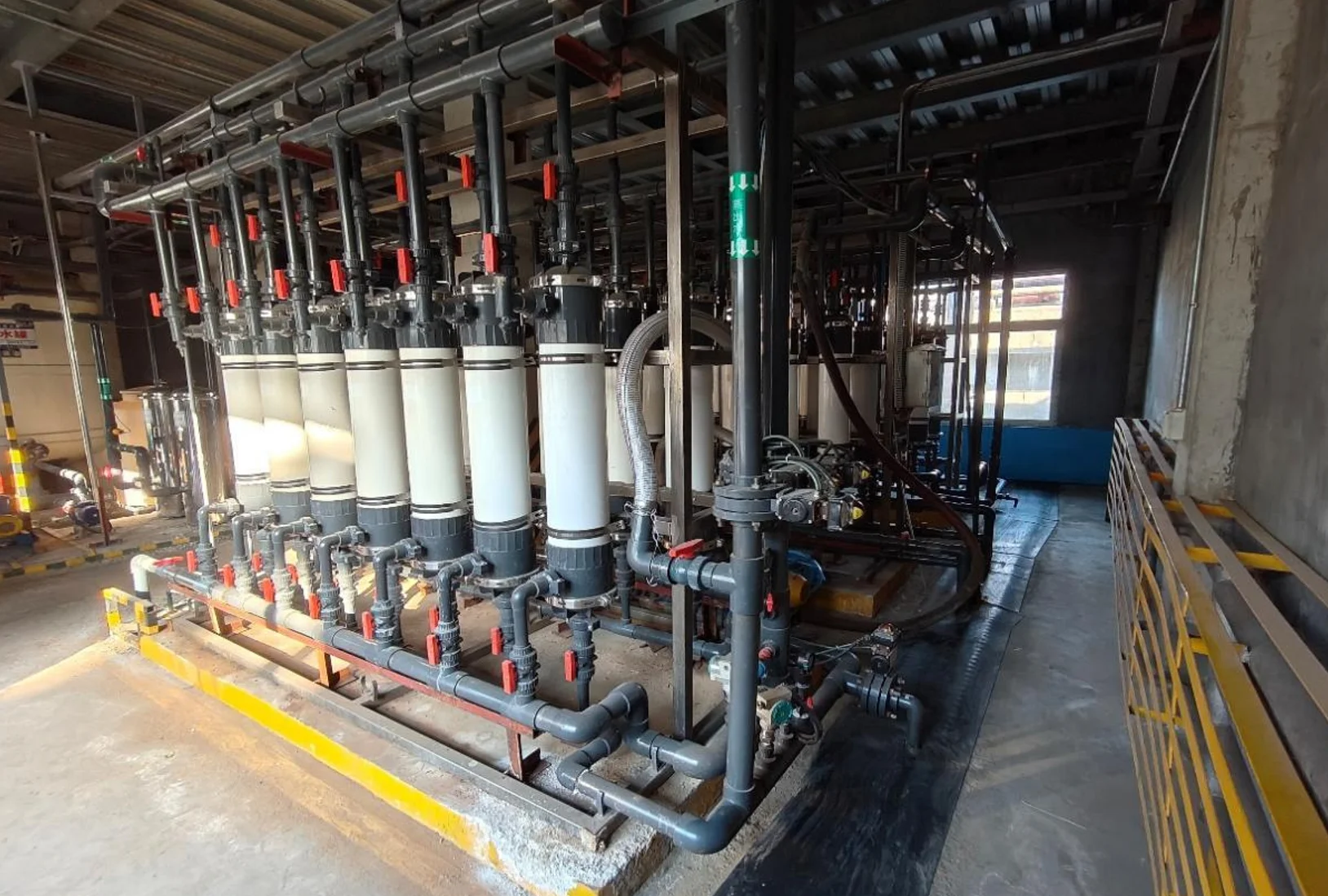

5	산둥(Shandong)	제약 폐수 (300 ㎥/day)	3,000	<100	전처리 + 3단 탈암모니아 멤브레인 시스템

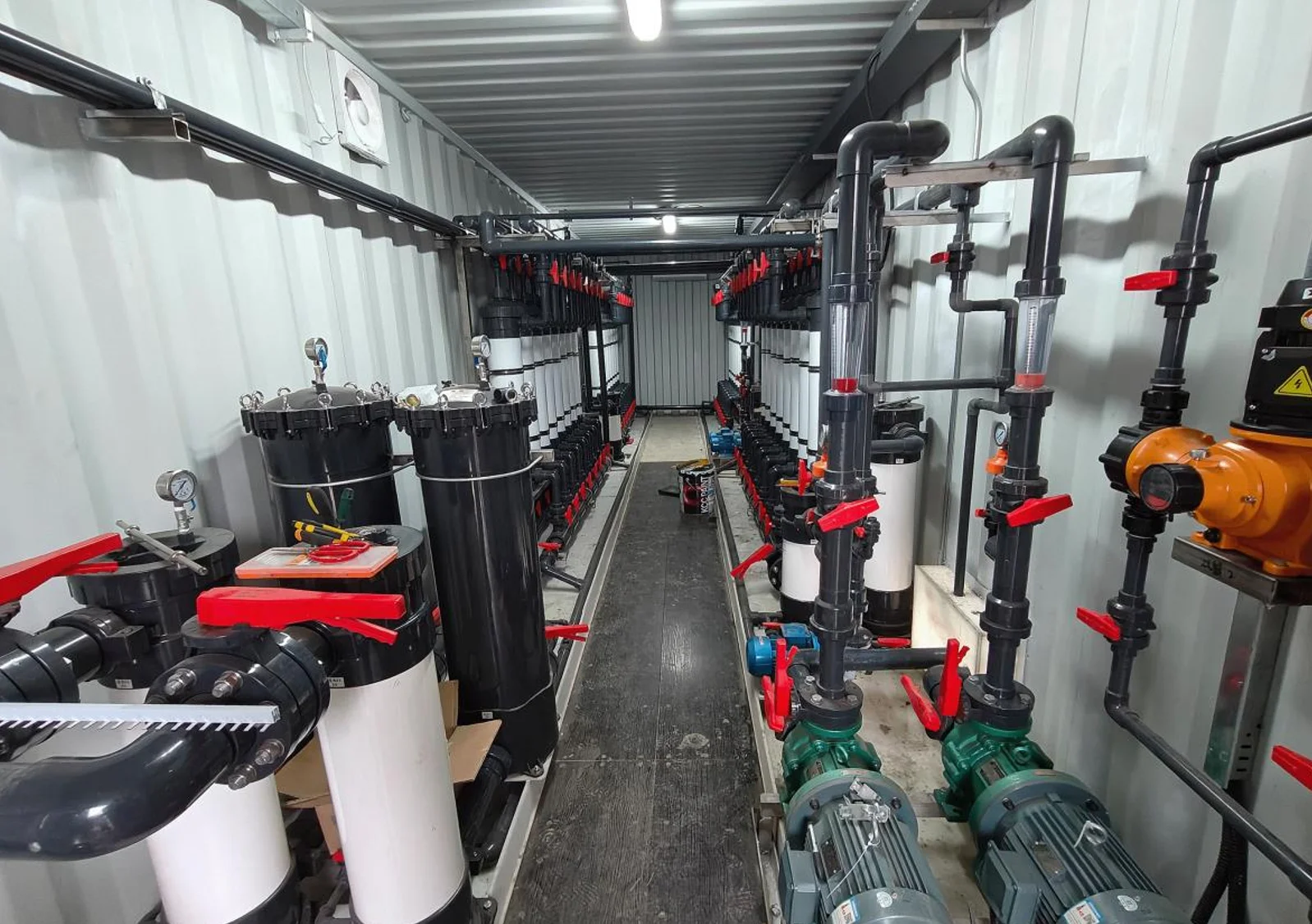

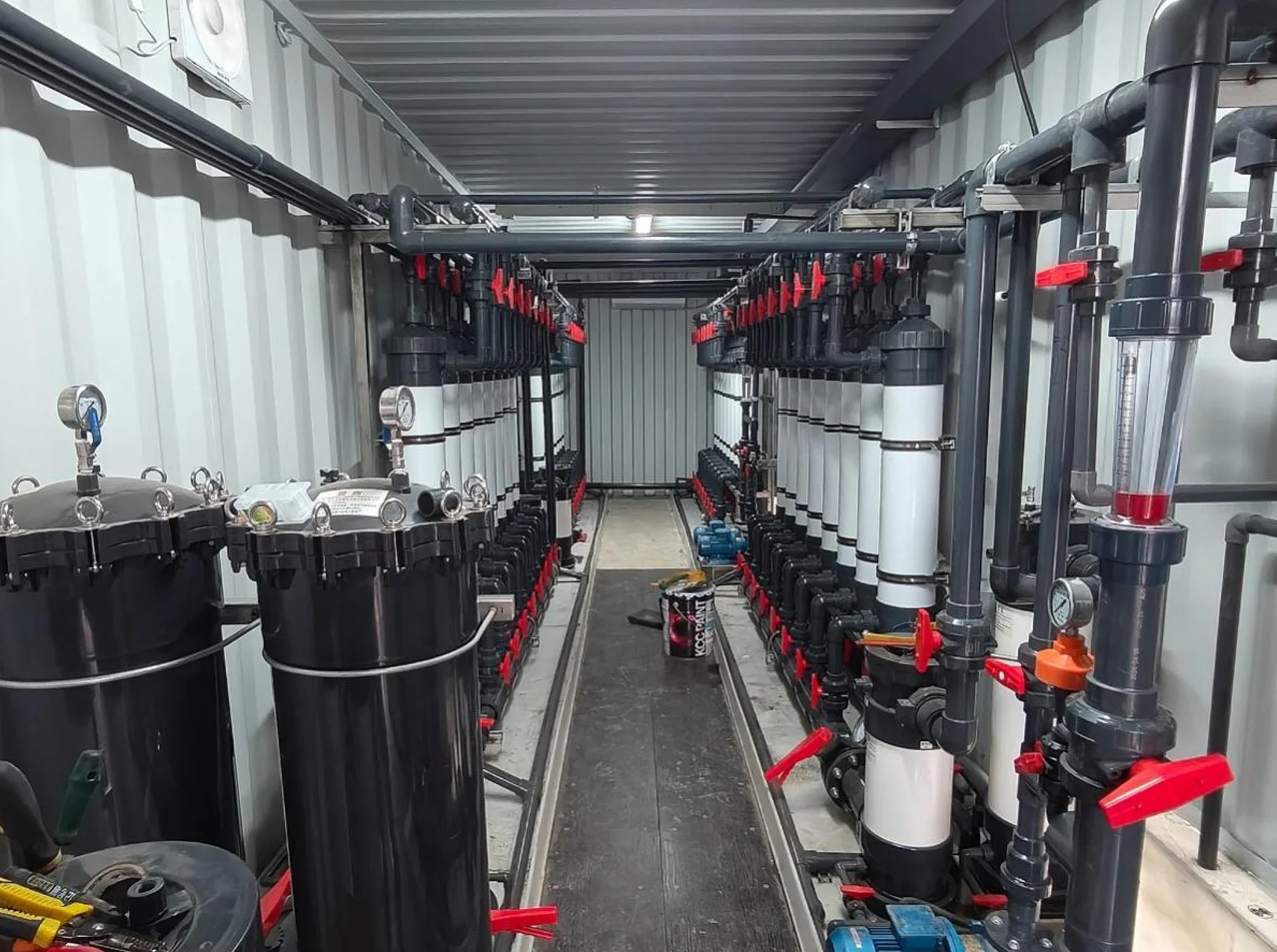

6	안후이(Anhui)	광전자 에칭 폐수 (100 ㎥/day)	1,680	<20	전처리 + 4단 탈암모니아 멤브레인 시스템

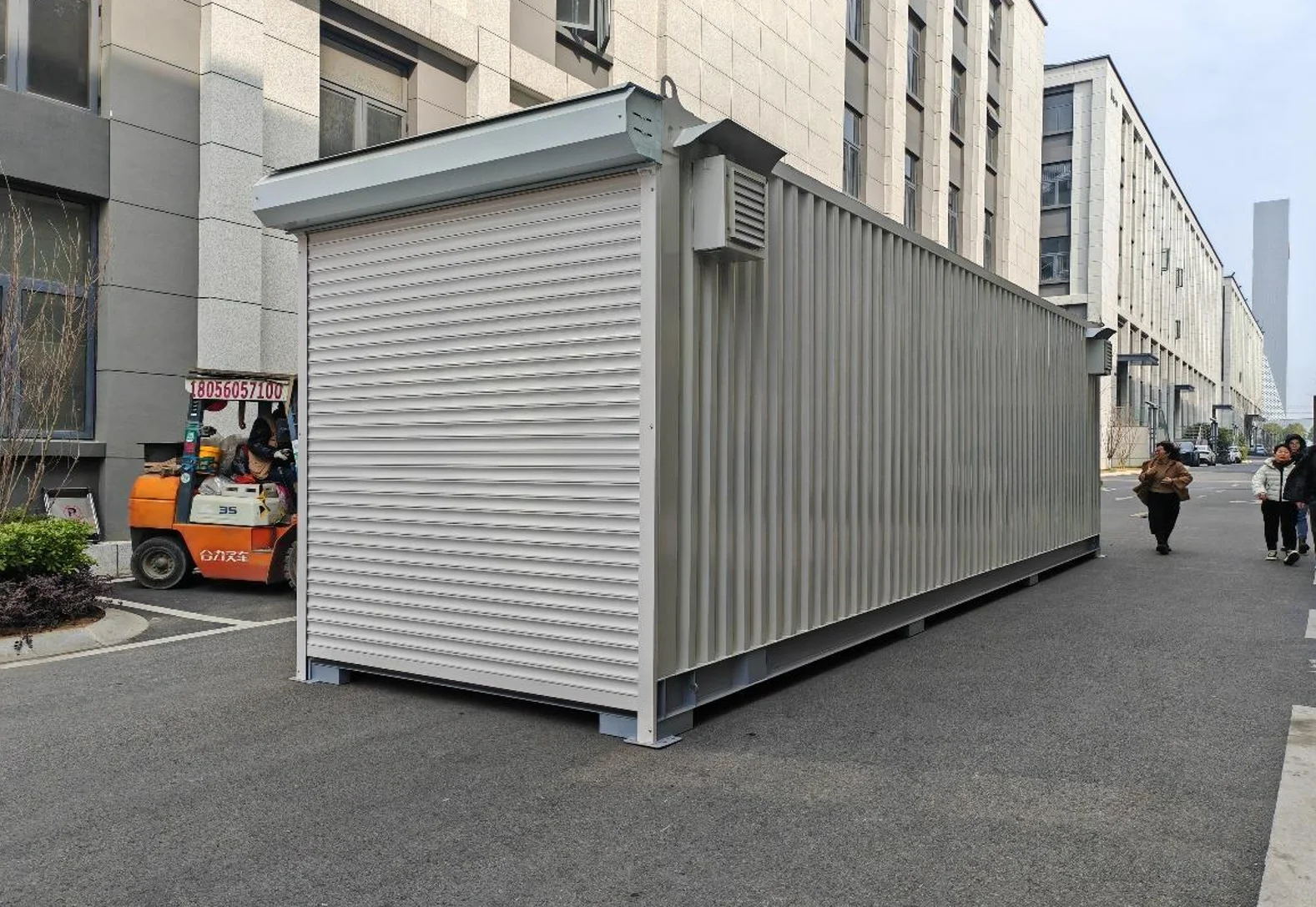

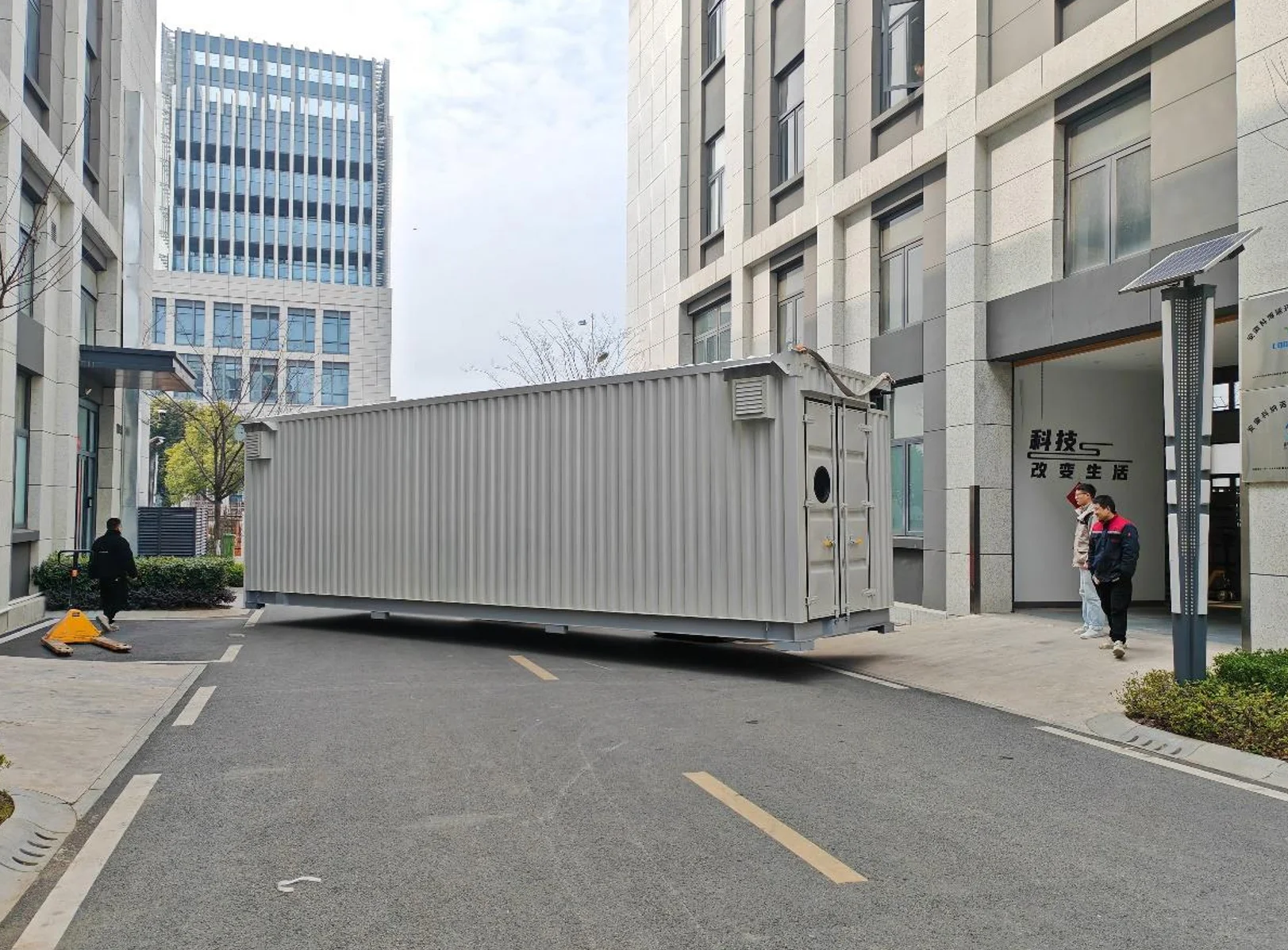

7	상하이(Shanghai)	반도체 폐수 (120 ㎥/day)	200	<10	2단 탈암모니아 멤브레인 시스템

PTFE-TMCS멤브레인 컨택터
